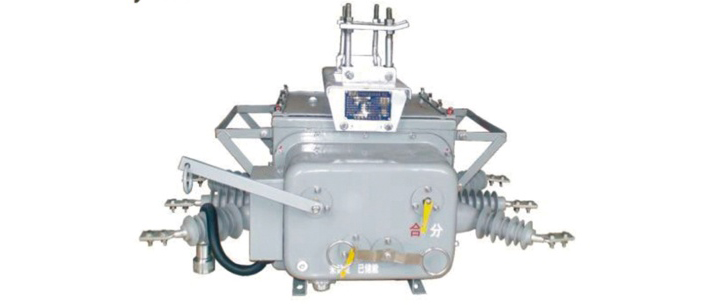

ZW20-12系列戶外高壓真空斷路器

主要特點

 ZW20-12型戶外高壓交流真空斷路器，主要用于額定電壓12kV，交流頻率50Hz的三相交流供電系統中，本設備可自行提供操作電源，內部加裝了兩相或三相電源互感器，用于檢測在線工作電流，判斷開關運行實況。以實現過流保護，過流時保護及速斷保護功能并加裝獨立零序或ABC三相合成零序電流互感器，檢測三相零序分量，以此實現小電流接地（及單相接地）保護功能，與FTU終端配合。通過GSM、GPRS等實現人機對話，遠程控制設定功能，用于T線路接口處，可有效的隔離用戶界內故障區域，以保護非故障線路的正常運行，起到分界開關（即電子電力看門狗）功能。

主要技術參數

♦額定電壓 —— 12kV

♦額定電流 —— 630A、1000A

♦額定頻率 —— 50Hz

♦額定短路開斷電流 —— 12.5kA、16kA、20kA、12.5kA

♦額定峰值耐受電流（峰值） —— 31.5kA、40kA、50kA、63kA

♦機修壽命 —— 10000次

♦額定短路開斷電流開斷次數 —— 30次

♦工頻耐壓（1min）：相間、對地/斷口 —— 42kV

♦雷擊沖擊耐受電壓（峰值）相間、相對地、斷口 —— 75kV

工作環境

♦周圍空氣溫度：-30℃～+40℃ ；海拔高度不超過2000m

♦周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染

♦風速不超過34m/s（相當于圓柱表面上的700Pa）；無經常性的劇烈震動；污穢等級III級
