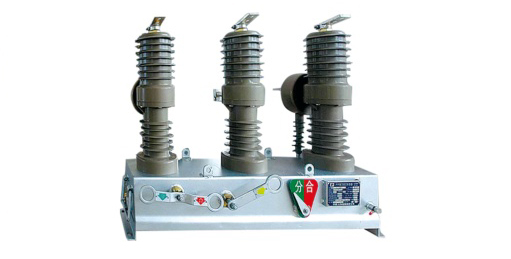

ZW32-12系列戶外高壓真空斷路器

主要特點

可作為環網供電單元和終端設備電能的分配、控制和電氣設備的保護作用。當斷路器與隔離開關組合后，也可作為分段開關使用。主要用來開斷、關合電力系統中的負荷電流、過載電流、短路電流。斷路器采用全封閉結構，密封性能好；操作機構采用小型化、高可靠彈簧操作機構，結構簡單，機械壽命可達20000次，若采用先進的永磁機構，機械性能更穩定可靠；并可裝有手動分、合閘機構，必要時可現場手動分、合閘操作。

主要技術參數

♦額定電壓 —— 12kV

♦額定電流 —— 630A

♦額定頻率 —— 50Hz

♦額定短路開斷電流 —— 20kA

♦額定峰值耐受電流 —— 50kA

♦額定短時耐受電流 —— 20kA

♦額定短路關合電流（峰值）—— 50kA

♦機修壽命 —— 10000次

♦額定短路開斷電流開斷次數 —— 30次

♦工頻耐壓（1min）：相間、對地/斷口 —— 42/48kV

♦雷擊沖擊耐受電壓（峰值）相間、相對地、斷口 —— 75/85kV

♦二次回路1min工頻耐受 —— 2kV

工作環境

♦周圍空氣溫度：-40℃～+40℃ ；海拔高度不超過2000m

♦風速不超過34m/s（相當于圓柱表面上的700Pa）；污穢等級：IV級

♦無經常性的劇烈震動，地震烈度不超過8級；無火災、爆炸、化學腐蝕的場所
